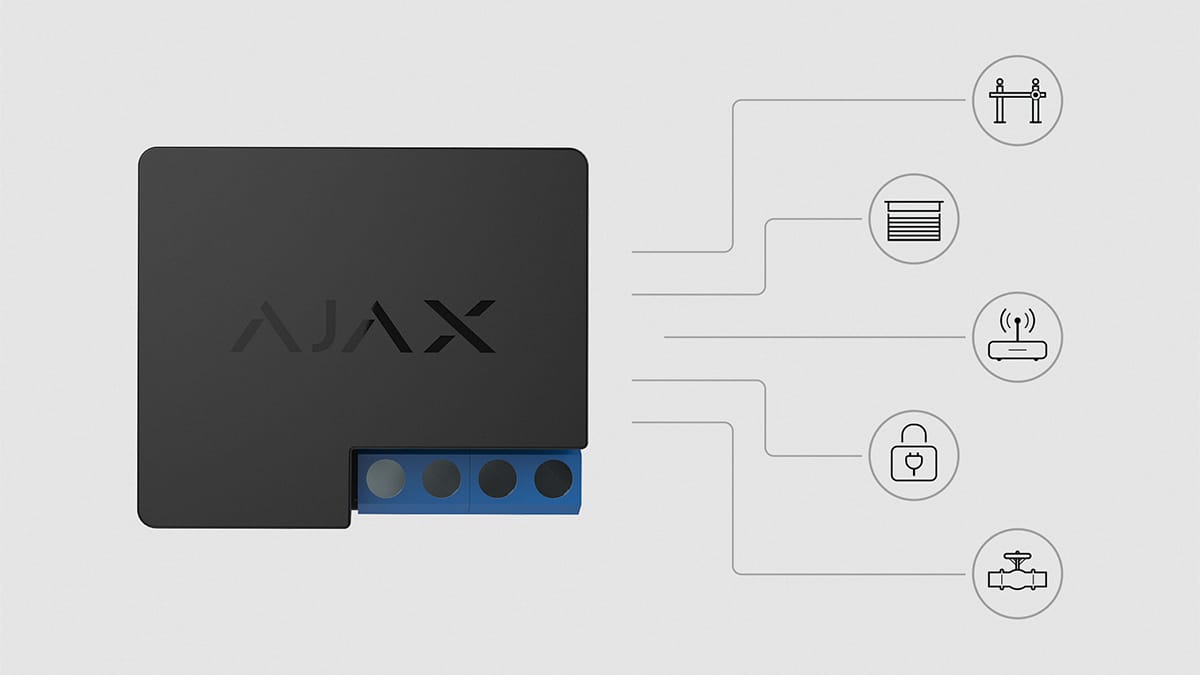

Relais de contrôle basse tension sans fil - Relay
Ce relais de contrôle sert à activer et désactiver l'alimentation des équipements électriques basse tension de 7 à 24 V DC. Serrures électriques, portes, stores, modems sont donc commandables à distance via un smartphone.
La particularité de ce relais est de ne pas être en contact sec avec les appareils. De forme compacte, il vient s'installer dans un tableau électrique ou une boîte de jonction, sa fonction d'impulsion lui permet aussi de jouer le rôle d'un bouton.
Pour une sécurisation complète du dispositif, Relay est équipé d'un système de protection qui en cas de surchauffe ou de surtension s'éteint automatiquement.
Le relais de contrôle basse tension : Une communication par ondes radio
Le fonctionnement de ce relais de contrôle basse tension repose sur sa connexion avec l'unité centrale Hub (compatible avec l'ensemble des centrales Hub) et le système sécurisé Ajax. Relay et son paramétrage s'activent depuis l'appication mobile Ajax. Le suivi du relais de contrôle et du système en général est visualisable sur l'application. De même que l'activation et la désactivation des appareils connectés à distance du relais s'effectuent également à travers cette application en seulement quelques clics.
La communication du module Relay avec l'unité centrale passe par un canal radio sécurisé "technologie Jeweller", sur une portée de 1 000 mètres sans obstacles. La transmission des données est ainsi hors d'atteinte de tout piratage ou de tentative d'interférences grâce à l'algorithme AES.
Un test de robustesse de l'appareil et de l'installation est disponible par le biais du système sécurisé Ajax.
Spécifications techniques :
Classification : Unité de relais à canal radio
Type d'appareil : Sans fil
Méthode d'installation : Dans le tableau électrique, la boîte de jonction
Élément d'actionnement : Relais électromagnétique
Durée de vie du relais : 200 000 activations
Protection de tension : Max — 36,5 V, min — 6,5 V
Courant de charge maximum : 5 A à 30 V DC, 13 A à 230 V AC
Protection de courant maximale : Non
Protection thermique maximale : 65° C sur le lieu d’installation
Fonction de compteur d'alimentation électrique : Non
Contrôle de paramètre de consommation d'énergie : Tension
Délai de réception du signal d'alarme : 0,15 s
Alimentation : 7—24 V (DC uniquement)
Technologie radio : Jeweller
Portée de communication avec l’unité centrale : jusqu’à 1000 m en espace ouvert
Communication bidirectionnelle entre appareils
Fréquences de fonctionnement – 868,0 – 868,6 MHz
Puissance de sortie RF auto-réglable : jusqu’à 25 mW
Cryptage par paquets de données sur l’algorithme AES
Durée de balayage de l’appareil : 12 – 300 s
Plage de température de fonctionnement : 0° С à + 64° С
Humidité admissible : Jusqu’à 75 %
Indice de protection du boîtier : IP20
Anti-sabotage : Protection anti-sabotage
Détection de brouillage
Réglage et test à distance : Oui
Dimensions : 39 х 33 х 18 mm
Poids : 32 g
Certification : CE
Garantie : Remplacement et réparation dans les 12 mois suivant la date de vente.
Kit complet :
Relay
Kit de montage
Mode d’emploi
